Sơ Đồ Đấu Nối Equalizer Và Vang Số Chống Hú Rít Hiệu Quả Nhất

Hú rít (Feedback) là cơn ác mộng của mọi dàn karaoke, từ gia đình đến chuyên nghiệp. Để giải quyết vấn đề này, nhiều người đầu tư cả vang số (DSP) - với khả năng chống hú tự động - và Equalizer (lọc xì) rời. Tuy nhiên, một thực tế trớ trêu là nhiều hệ thống càng lắp thêm thiết bị... lại càng hú, hoặc tiếng hát trở nên "méo xẹo", "bí" đến mức không thể hát được.

Gốc rễ của vấn đề nằm ở việc setup sai sơ đồ đấu nối equalizer và vang số. Khi hai thiết bị xử lý âm thanh cùng can thiệp vào một dải tần mà không có trật tự, chúng sẽ "triệt tiêu" lẫn nhau, gây ra thảm họa về âm thanh.

Với 10 năm kinh nghiệm xử lý các hệ thống "khó trị" nhất, tôi khẳng định rằng: Vị trí của EQ (lọc xì) trong chuỗi tín hiệu sẽ quyết định hiệu quả chống hú của vang số. Bài viết này sẽ phân tích sâu về sơ đồ chuẩn, vai trò của từng thiết bị, và kỹ thuật căn chỉnh để dứt điểm tiếng hú.

Nếu bạn muốn tìm hiểu bức tranh toàn cảnh về phối ghép, hãy đọc bài viết chính: Phối Ghép Lọc Xì Với Amply, Vang Số Chuẩn Nhất.

Tại Sao Cần Cả Vang Số và EQ Rời Để Chống Hú?

Trước khi đi vào sơ đồ, chúng ta phải thống nhất vai trò của từng thiết bị. Nhiều người nghĩ chúng "dẫm chân" lên nhau. Thực tế, chúng hỗ trợ nhau một cách hoàn hảo nếu đấu đúng.

1. Vang Số (DSP - Digital Signal Processor):

• • Vũ khí: Chống hú tự động (Feedback Suppressor) và Parametric EQ (PEQ).
  • Chống hú tự động (FS): Hoạt động như một "người lính gác". Nó liên tục "nghe" tín hiệu, và khi phát hiện một tần số bắt đầu lặp lại (dấu hiệu của hú), nó sẽ tự động dùng một bộ lọc cực hẹp (Notch Filter) để "dìm" ngay tần số đó xuống.
  • PEQ (Dao mổ): Cho phép kỹ thuật viên "phẫu thuật" chính xác các tần số cố định gây hú (do cộng hưởng phòng, do đặc tính của loa) với độ rộng (Q) tùy chỉnh.
  • Vai trò: Xử lý các tần số hú cố định và tự động dập tắt các tần số hú bất chợt.

2. Equalizer Rời (GEQ - Graphic Equalizer):

• • Vũ khí: 31 cần gạt (fader) vật lý, trực quan.
  • Vai trò:
    • Tinh chỉnh Master: Sau khi vang số đã "làm sạch" tín hiệu, GEQ dùng để "nắn" lại âm sắc tổng thể cho phù hợp với gu nghe (ví dụ: tăng/giảm bass, treble).
    • Cắt hú bồi (Manual Cut): Trong khi hát live, ca sĩ di chuyển mic đến một vị trí "nhạy cảm" gây hú. Kỹ thuật viên có thể ngay lập tức dùng tay kéo cần gạt của tần số đó xuống. Thao tác này nhanh hơn rất nhiều so với việc cắm laptop vào vang số.
    • Hiệu chỉnh phòng (Room Correction): Dùng GEQ để "dọn dẹp" các dải tần bị cộng hưởng (ù, rền) do không gian phòng.

Như vậy, Vang số là "bác sĩ phẫu thuật", EQ rời là "bác sĩ điều trị" và "y tá cấp cứu". Chúng ta cần cả hai.

Phân Tích Các Sơ Đồ Đấu Nối Equalizer Và Vang Số

Có 3 sơ đồ chính, nhưng chỉ có một sơ đồ được các chuyên gia âm thanh tin dùng để tối ưu khả năng chống hú.

Sơ Đồ 1 (SAI LẦM): Nguồn Nhạc/Mic -> EQ Rời -> Vang Số -> Amply

Đây là lỗi tư duy phổ biến. Người dùng nghĩ rằng họ cần "làm sạch" (EQ) tín hiệu trước khi đưa vào vang số để xử lý echo, reverb.

• • Phân tích kỹ thuật: Đây là sơ đồ đấu nối equalizer và vang số gây hại nhất. Bộ chống hú tự động (FS) của vang số được thiết kế để nhận tínS hiệu thô (raw) từ mic.
  • Hậu quả:
    1. Giả sử micro của bạn hú ở tần số 1kHz. Bạn dùng EQ rời kéo cần 1kHz xuống.
    2. Tín hiệu (đã bị cắt 1kHz) đi vào vang số.
    3. Bộ chống hú của vang số không bao giờ "nghe" thấy tần số 1kHz bị hú nữa. Nó sẽ bị "lừa".
    4. Khi micro di chuyển, gây hú ở tần số 1.2kHz, bộ chống hú của vang số có thể "bắt nhầm" và cắt cả dải âm thanh quan trọng, gây méo tiếng hát (hiện tượng "mèo kêu").

Sơ Đồ 2 (CHUẨN KỸ THUẬT): Nguồn Nhạc/Mic -> Vang Số -> EQ Rời -> Amply (Cục Đẩy)

Đây là sơ đồ chuẩn được 99% kỹ sư âm thanh chuyên nghiệp áp dụng, từ karaoke gia đình đến sân khấu lớn.

Luồng tín hiệu chuẩn:

1. Đầu vào (Input): Toàn bộ tín hiệu (Micro, TV, đầu đĩa) đi vào Vang Số TRƯỚC TIÊN.

2. Vang Số (Bộ Não):

• • Nhận tín hiệu thô.
  • Bộ chống hú tự động (FS) "lắng nghe" và "học" các tần số hú từ mic.
  • Kỹ thuật viên dùng PEQ để "gọt" các tần số cộng hưởng phòng.
  • Tín hiệu được trộn (mix) với Echo, Reverb.
  • Tín hiệu được giới hạn (Limiter) để bảo vệ loa.

3. Ra (Output): Tín hiệu tổng (Master Out L/R) của Vang Số đi ra.

4. EQ Rời (Tinh Chỉnh):

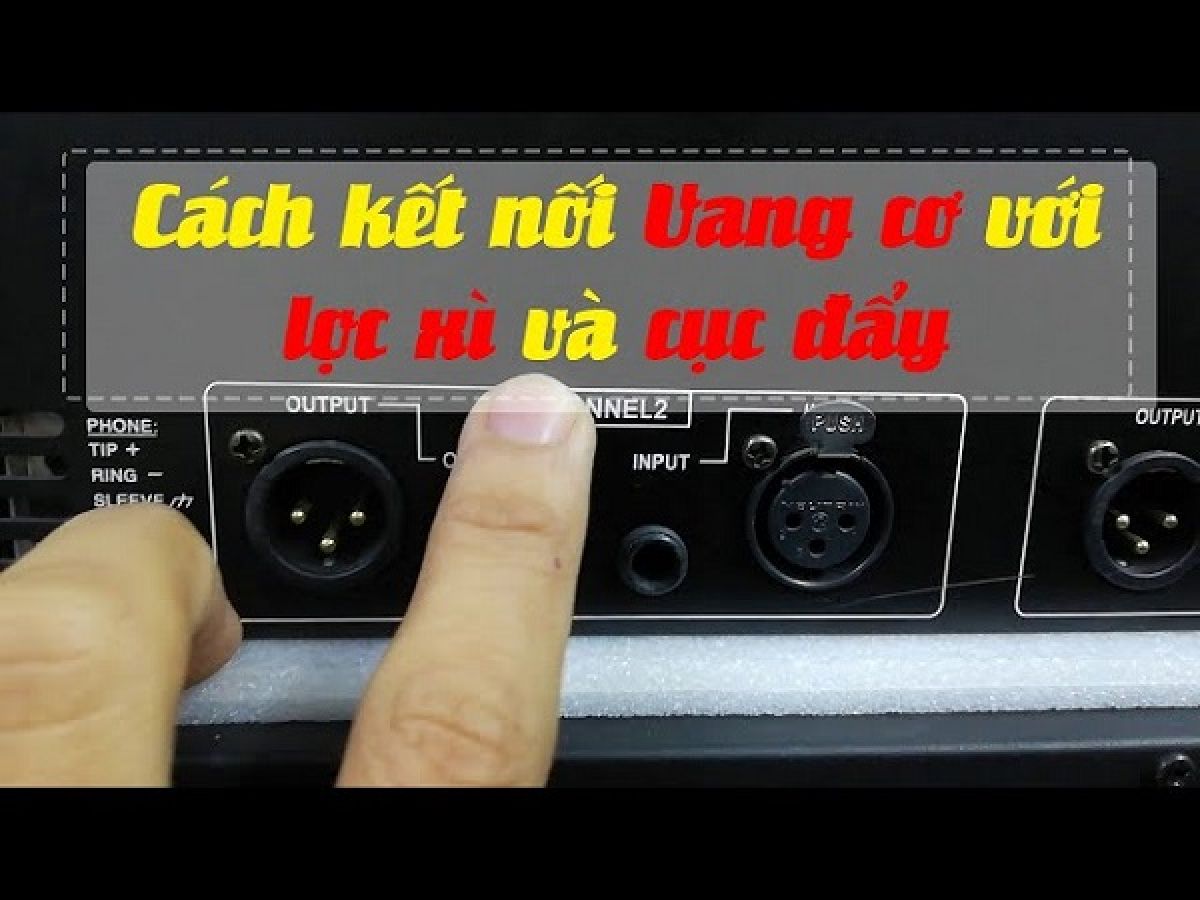

• • Nhận tín hiệu đã xử lý hoàn chỉnh từ Vang Số (qua cổng Input).
  • Nhiệm vụ: Chỉ tinh chỉnh âm sắc tổng thể (làm cho âm thanh mượt hơn, sáng hơn, ấm hơn) hoặc cắt nhanh một tần số hú "bồi" nếu nó lọt qua được bộ lọc của vang số.

5. Amply (Công Suất):

• • Nhận tín hiệu đã được "hoàn thiện" từ EQ Rời (qua cổng Output).
  • Khuếch đại và đẩy ra loa.

Sơ Đồ 3 (Pro Audio/Live Sound): Dùng EQ Rời Cho Monitor

Sơ đồ này phức tạp hơn, thường dùng khi phối ghép lọc xì với mixer để xử lý âm thanh.

• • Sơ đồ: Mic -> Mixer -> (1) Main Out -> Vang Số (hoặc EQ FOH) -> Amply FOH (cho khán giả).
  • (2) AUX Send (từ Mixer) -> EQ Rời (EQ Monitor) -> Amply Monitor (cho ca sĩ).
  • Phân tích: Tần số hú ở loa khán giả (FOH) và loa kiểm âm (Monitor) là khác nhau. Sơ đồ này cho phép dùng một EQ rời chuyên dụng để cắt hú cho loa monitor mà không ảnh FOH. Nếu bạn dùng mixer, hãy tham khảo bài Phối Ghép Lọc Xì Với Mixer Để Xử Lý Âm Thanh Chuyên Nghiệp.

Kỹ Thuật Căn Chỉnh Phối Hợp (Vang Số + EQ Rời)

Đấu nối đúng sơ đồ 2 là điều kiện cần. Căn chỉnh đúng là điều kiện đủ.

Bước 1: Cài đặt Vang Số (Ưu tiên PEQ)

1. 1. Kết nối Vang Số với máy tính. Mở phần mềm.
   2. Tắt toàn bộ chống hú tự động (FS).
   3. Tăng gain micro từ từ cho đến khi bắt đầu hú.
   4. Sử dụng RTA (Real-Time Analyzer) trên phần mềm (hoặc tai của bạn) để xác định chính xác tần số hú (ví dụ: 250Hz).
   5. Dùng một băng (band) của PEQ: đặt Freq = 250Hz, Q = thật hẹp (khoảng 8.0 đến 20.0), Gain = -6dB (hoặc -10dB).
   6. Lặp lại quá trình này để tìm 3-5 tần số hú cố định của phòng. Đây là những tần số "chết".
   7. Sau khi đã "giết" các tần số cố định bằng PEQ, lúc này mới bật Chống hú tự động (FS) của vang số. Đặt ở mức nhẹ (Level 1 hoặc 2) để nó xử lý các tần số phát sinh.

Bước 2: Căn Chỉnh EQ Rời (GEQ)

1. 1. Sau khi đã đấu nối theo Sơ đồ 2, hãy đặt tất cả các cần gạt của EQ rời ở mức 0dB (phẳng).
   2. Mở nhạc và hát thử.
   3. Lúc này, hệ thống đã được vang số xử lý hú khá tốt. Bạn chỉ dùng EQ rời để:
      • Cắt nhẹ các dải tần bị "ù" (thường là 160Hz - 315Hz) nếu phòng bị cộng hưởng.
      • Tăng nhẹ dải "sáng" (High-Mid, 2kHz - 5kHz) nếu giọng hát bị "tối".
      • Cắt nhẹ dải "chói" (High, 6kHz - 8kHz) nếu âm thanh bị "xé".

Hãy luôn nhớ nguyên tắc "Cắt" (Cut) luôn tốt hơn "Đẩy" (Boost). Đẩy (boost) quá nhiều trên EQ rời sẽ làm tăng nguy cơ hú trở lại.

Kết Luận

Sơ đồ đấu nối equalizer và vang số duy nhất đúng để tối ưu chống hú là: [Mic/Nhạc -> Vang Số -> EQ Rời -> Amply].

Vang số phải là thiết bị đầu tiên nhận tín hiệu thô để thực hiện "phẫu thuật" chống hú. EQ rời chỉ đóng vai trò là "Master EQ" để tinh chỉnh âm sắc cuối cùng. Bất kỳ sự đảo lộn nào trong thứ tự này đều làm giảm hiệu quả của cả hai thiết bị.
