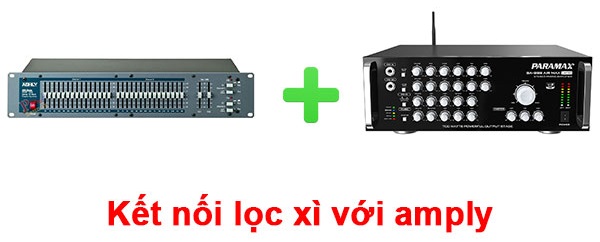

Hướng Dẫn Kết Nối Lọc Xì Đúng Cách Với Amply Cũ (Chi Tiết A-Z)

Sở hữu một chiếc amply "cổ" (vintage) hay amply karaoke đời cũ mang lại một chất âm analog đặc trưng mà nhiều người tìm kiếm. Tuy nhiên, một trong những hạn chế lớn nhất của chúng là thiếu các cổng kết nối hiện đại, đặc biệt là cổng Pre-Out/Main-In (cầu chữ U) để can thiệp tín hiệu. Điều này khiến việc phối ghép thêm một chiếc lọc xì (Equalizer) trở thành một bài toán hóc búa.

Nếu đấu nối sai, bạn có thể rơi vào tình huống lọc xì chỉ chỉnh được nhạc nền mà "bó tay" với tiếng micro, hoặc tệ hơn là gây ra hiện tượng quá tải tín hiệu (overload), vỡ tiếng (clipping) ngay cả khi volume chưa mở lớn.

Là chuyên gia âm thanh, tôi hiểu rõ "nỗi đau" này. Bài viết này sẽ tập trung vào các giải pháp kỹ thuật để kết nối lọc xì đúng cách với amply cũ, giúp bạn "hồi sinh" và tinh chỉnh chất âm của dàn máy một cách an toàn và hiệu quả nhất. Chúng tôi sẽ không bàn về các amply hiện đại có sẵn cổng Pre-Out, mà tập trung vào các giải pháp "chữa cháy" cho amply cũ.

Nếu bạn muốn tìm hiểu về cách phối ghép tổng thể với các thiết bị hiện đại hơn, hãy đọc bài viết Phối Ghép Lọc Xì Với Amply, Vang Số Chuẩn Nhất.

Tại Sao Amply Cũ Gây Khó Khăn Cho Việc Kết Nối Lọc Xì?

Các amply karaoke cũ (như Jarguar 203N, 506N bãi...) hay các amply nghe nhạc cổ (Receiver) thường được thiết kế theo triết lý "tất cả trong một". Tín hiệu từ micro và nhạc được trộn (mix) trực tiếp bên trong bo mạch, sau đó đi qua mạch chỉnh tone (Bass, Mid, Treble) và Echo, rồi mới đến mạch công suất (Power-amp).

Chúng không có "điểm hở" nào giữa phần tiền xử lý (Pre-amp) và phần công suất (Power-amp) để chúng ta "chèn" (insert) một thiết bị xử lý bên ngoài như lọc xì vào. Nếu bạn cắm lọc xì vào cổng AUX hay CD, nó chỉ có tác dụng với nguồn nhạc. Tiếng micro cắm thẳng vào amply sẽ không đi qua lọc xì.

Vậy, làm thế nào để kết nối lọc xì đúng cách với amply cũ để nó can thiệp được cả nhạc và mic? Có hai phương án chính.

Phương Án 1 (Lý Tưởng): Tận Dụng Cổng "Tape Monitor" (Rec Out / Play In)

Đây là phương án chuẩn kỹ thuật và an toàn nhất, nếu amply của bạn may mắn có cụm cổng này.

Cổng Tape Monitor Là Gì?

Cụm cổng này ban đầu được thiết kế cho đầu băng cối (Tape Deck), cho phép người dùng vừa ghi âm từ amply ra băng (Rec Out), vừa nghe lại "giám sát" (Monitor) âm thanh từ băng ngay lập tức (Play In). Chính cơ chế "gửi đi và nhận về" này tạo ra một vòng lặp tín hiệu (Tape Loop) hoàn hảo để chèn lọc xì.

Sơ Đồ Đấu Nối Chuẩn

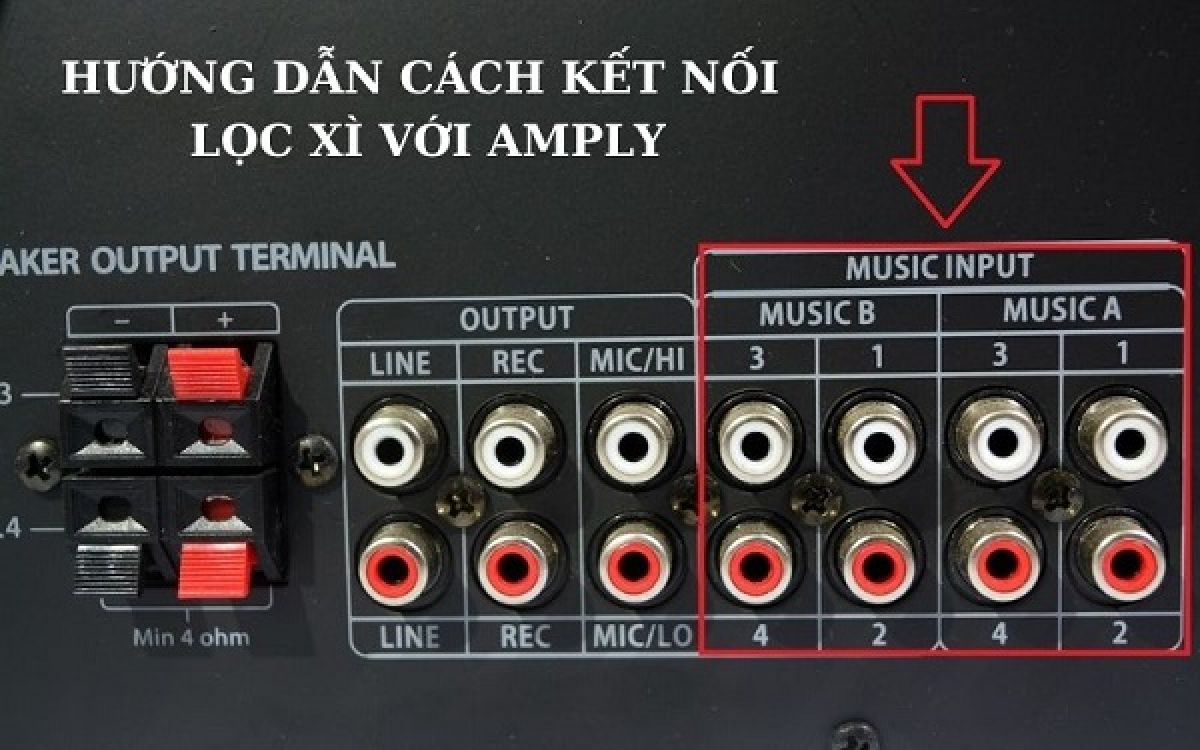

1. 1. Dây 1 (Gửi tín hiệu đi): Cắm một cặp dây RCA từ cổng [REC OUT] (hoặc Tape Out) trên Amply vào cổng [INPUT] (hoặc Line In) trên Lọc Xì.
   2. Dây 2 (Nhận tín hiệu về): Cắm một cặp dây RCA từ cổng [OUTPUT] (hoặc Line Out) trên Lọc Xì vào cổng [PLAY IN] (hoặc Tape In / Monitor In) trên Amply.
   3. Thao tác bắt buộc: Trên mặt trước của Amply, bạn phải nhấn (hoặc gạt) nút "Tape Monitor" (hoặc "Monitor", "Tape") sang vị trí ON.

Phân Tích Kỹ Thuật

• • Khi bạn nhấn nút "Tape Monitor", amply sẽ ngắt luồng tín hiệu thông thường (từ AUX, CD...) và chuyển sang lắng nghe tín hiệu đi vào từ cổng "Play In".
  • Luồng tín hiệu mới sẽ là: Nguồn nhạc/Mic -> Mạch trộn & Echo của Amply -> [Rec Out] -> Lọc Xì xử lý -> [Play In] -> Mạch Volume tổng & Công suất.
  • Kết quả: Lọc xì đã được đặt vào đúng vị trí, can thiệp vào toàn bộ tín hiệu (cả nhạc và mic đã trộn echo) trước khi ra loa. Bạn có thể dùng lọc xì để cắt hú, thêm bass/treble cho cả nhạc và lời.

Lưu ý: Nếu bạn không nhấn nút "Tape Monitor", lọc xì sẽ không có tác dụng gì cả.

Phương Án 2 (Chữa Cháy): Đấu Nối Tiếp (Serial Connection)

Nếu amply của bạn quá cũ và không có cổng Tape Monitor, đây là giải pháp "chữa cháy" duy nhất. Tuy nhiên, phương án này đòi hỏi sự cẩn thận tuyệt đối về mức tín hiệu (Gain Staging).

Cảnh báo: Phương án này có thể gây vỡ tiếng (clipping) nếu không cẩn thận.

Sơ Đồ Đấu Nối

Phương án này chấp nhận rằng lọc xì chỉ có thể can thiệp vào nhạc nền.

1. 1. Dây 1: Từ nguồn phát (TV, Đầu CD, Điện thoại) -> vào cổng [INPUT] của Lọc Xì.
   2. Dây 2: Từ cổng [OUTPUT] của Lọc Xì -> vào một cổng bất kỳ trên Amply (ví dụ: [AUX], [CD], [LINE IN]).
   3. Micro: Cắm thẳng vào Amply như bình thường.

Phân Tích Kỹ Thuật và Rủi Ro

• • Kết quả: Lọc xì chỉnh được nhạc (cắt bass, tăng treble cho nhạc). Tiếng micro hoàn toàn không bị ảnh hưởng bởi lọc xì.
  • Rủi ro lớn nhất: Quá tải tín hiệu (Input Overload).
    • Hầu hết các cổng [INPUT] của lọc xì được thiết kế để nhận tín hiệu "Line Level" chuẩn (khoảng -10dBV đến +4dBu).
    • Hầu hết các cổng [AUX/CD] trên amply cũng được thiết kế để nhận tín hiệu ở mức tương tự.
    • VẤN ĐỀ: Khi bạn đẩy (boost) các cần gạt trên lọc xì (ví dụ: tăng +12dB cho dải bass), tín hiệu [OUTPUT] của lọc xì sẽ lớn hơn +12dB so với bình thường. Khi tín hiệu quá mạnh này đi vào cổng [AUX] của amply, nó sẽ làm quá tải mạch đầu vào của amply, gây ra hiện tượng méo tiếng (distortion) và vỡ tiếng (clipping) rất khó chịu.

Giải Pháp An Toàn Khi Đấu Nối Tiếp

Để kết nối lọc xì đúng cách với amply cũ theo sơ đồ này, bạn phải tuân thủ nguyên tắc "Gain Staging":

1. 1. Chỉnh Gain trên Lọc Xì: Hầu hết lọc xì có một nút (hoặc cần gạt) "Level" hoặc "Gain". Hãy đặt nó ở mức 0dB (Unity Gain) - tức là tín hiệu vào bao nhiêu thì ra bấy nhiêu (khi các cần gạt EQ cũng ở 0dB).
   2. Chỉ Cắt, Không Đẩy: Sử dụng lọc xì chủ yếu để cắt (cut) các dải tần thừa. Ví dụ, thay vì đẩy bass và treble (hình chữ V), hãy thử cắt dải trung (mid) một chút (hình chữ U lõm nhẹ).
   3. Tuyệt đối không đẩy các cần gạt EQ lên quá +6dB. Nếu âm thanh bị nhỏ, hãy tăng Volume trên amply, không dùng lọc xì để "kích" (boost) tín hiệu.

Nếu hệ thống của bạn phức tạp hơn và có thêm vang số, việc đấu nối sẽ khác. Bạn có thể tham khảo thêm Sơ Đồ Đấu Nối Equalizer Và Vang Số Chống Hú Rít để có cái nhìn tổng quan.

Phương Án 3 (Can Thiệp Phần Cứng): "Độ" Cổng Pre-Out/Main-In

Đây là giải pháp triệt để nhất nhưng đòi hỏi kỹ thuật viên điện tử chuyên nghiệp.

• • Thực hiện: Kỹ thuật viên sẽ mở amply, tìm đường tín hiệu trên bo mạch nối giữa mạch tiền xử lý (Pre-amp) và mạch công suất (Power-amp). Họ sẽ "cắt" đường tín hiệu này và hàn dây, đưa ra 4 cọc RCA (Pre-Out L/R, Main-In L/R) ở mặt sau amply.
  • Kết quả: Amply cũ của bạn sẽ có chức năng như amply hiện đại, cho phép bạn kết nối lọc xì theo Phương án 1 (Lý Tưởng) trong bài viết Pillar của chúng tôi.
  • Cảnh báo: Tuyệt đối không tự làm nếu không có chuyên môn. Can thiệp sai có thể làm hỏng hoàn toàn amply.

Kết Luận

Để kết nối lọc xì đúng cách với amply cũ, hãy kiểm tra mặt sau amply của bạn ngay lập tức.

1. 1. Nếu có Tape Monitor (Rec/Play): Xin chúc mừng. Đây là giải pháp tốt nhất. Hãy sử dụng nó.
   2. Nếu không có Tape Monitor: Bạn phải chấp nhận đấu nối tiếp và lọc xì chỉ chỉnh được nhạc. Khi đó, hãy tuyệt đối cẩn thận về Gain Staging, ưu tiên "Cắt" thay vì "Đẩy" để tránh vỡ tiếng.

Nếu bạn cảm thấy việc này quá rủi ro hoặc phức tạp, đừng ngần ngại mang thiết bị của bạn đến các chuyên gia.
