Sơ Đồ Mạch Phân Tần Chi Tiết Loa Bose 301 Series IV

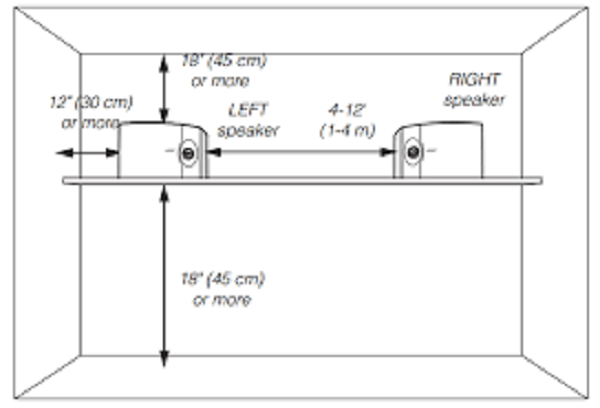

Sơ Đồ Mạch Phân Tần Loa Bose 301 Series IV

Trong thế giới âm thanh, củ loa (driver) thường nhận được nhiều sự chú ý nhất. Tuy nhiên, linh hồn thực sự quyết định chất lượng và đặc tính âm thanh của một hệ thống loa lại nằm ở mạch phân tần (crossover). Đây chính là "bộ não" phân chia các dải tần số và gửi chúng đến đúng củ loa. Việc hiểu về nó là cực kỳ quan trọng, như đã được gợi ý trong bài viết tổng quan Hướng Dẫn Phân Biệt Loa Bose 301 IV Thật - Giả & Cách Sửa Lỗi Thường Gặp.

Bài viết này sẽ cung cấp sơ đồ mạch phân tần chi tiết loa Bose 301 series IV, hướng dẫn đọc mạch phân tần Bose 301 series IV và cách kiểm tra mạch phân tần Bose 301 series IV để bạn có thể chẩn đoán và sửa chữa các lỗi liên quan một cách chuyên nghiệp.

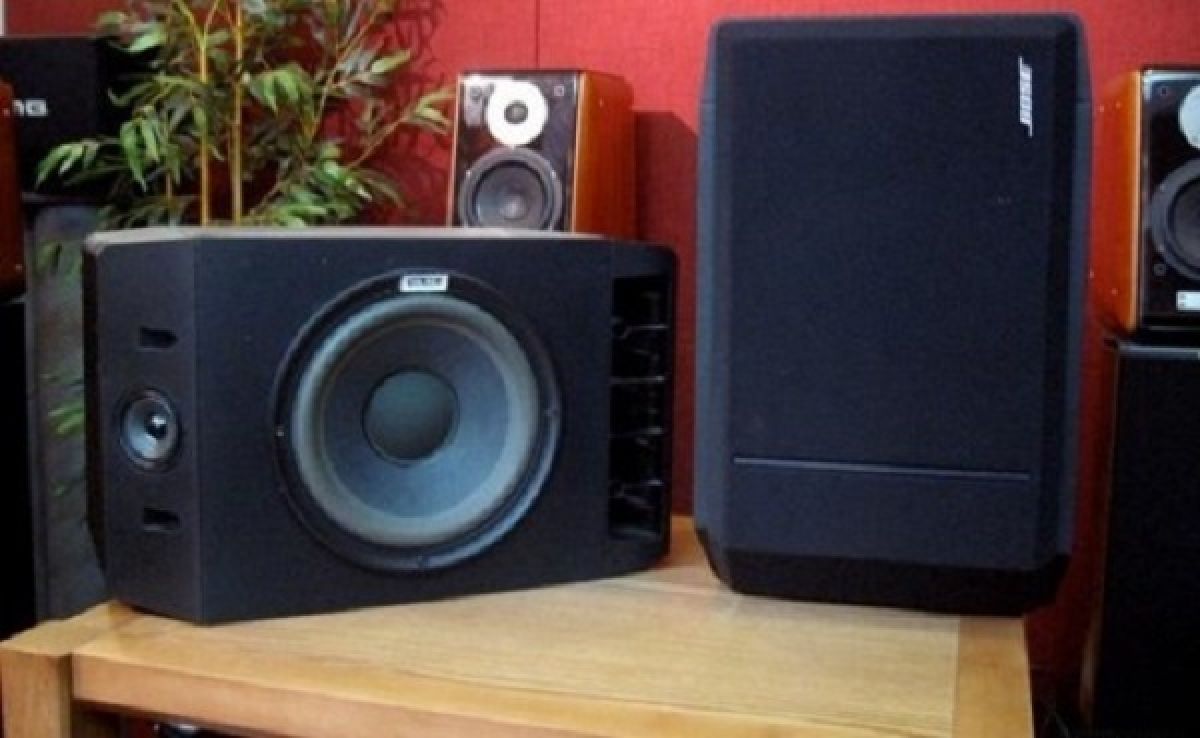

Vai Trò Của Mạch Phân Tần Trong Loa Bose 301 Series IV

Mạch phân tần trong Bose 301 IV không chỉ đơn thuần là phân chia tần số. Nó thực hiện ba nhiệm vụ chính:



1. Low-Pass Filter (LPF): Chặn các tần số cao và chỉ cho phép các tần số thấp (âm bass) đi vào củ loa woofer 8 inch.





2. High-Pass Filter (HPF): Chặn các tần số thấp và chỉ cho các tần số cao (âm treble) đi vào hai củ loa tweeter.



3. Bảo vệ loa Treble: Tích hợp một bóng đèn hoặc cầu chì tự phục hồi để ngắt tín hiệu đến loa treble khi có tín hiệu quá lớn, tránh gây cháy loa. Đây là một thiết kế thông minh và đặc trưng của Bose.

Sơ Đồ Mạch Phân Tần Chi Tiết Loa Bose 301 Series IV Và Giải Thích Linh Kiện

Mạch phân tần của Bose 301 IV khá đơn giản, thuộc loại phân tần bậc 1 (first-order crossover), sử dụng các linh kiện cơ bản nhưng được lựa chọn kỹ lưỡng.

• Đường tín hiệu vào (Input): Tín hiệu từ amply đi vào hai cọc loa (+) và (-).

• Mạch Lọc Cho Loa Bass (LPF):

  • Tín hiệu đi qua một cuộn cảm (Inductor) lớn mắc nối tiếp với củ loa bass.

  • Nguyên lý: Cuộn cảm có đặc tính cản trở dòng điện xoay chiều tần số cao và cho tần số thấp đi qua dễ dàng. Do đó, nó hoạt động như một bộ lọc thông thấp, đảm bảo chỉ có âm trầm đến được loa bass.

• Mạch Lọc Cho Loa Treble (HPF):

  • Tín hiệu đi qua một tụ điện (Capacitor) mắc nối tiếp với hai củ loa treble.

  • Nguyên lý: Tụ điện thì ngược lại, nó cản trở dòng điện tần số thấp và cho tần số cao đi qua.

  • Sau tụ điện là một bóng đèn bảo vệ mắc nối tiếp. Khi dòng điện quá lớn, dây tóc bóng đèn sẽ nóng lên, tăng điện trở và hạn chế dòng vào loa treble, hoặc "đứt" để bảo vệ hoàn toàn.

  • Mạch cũng có thể có một điện trở (Resistor) để điều chỉnh độ nhạy (âm lượng) của loa treble cho hài hòa với loa bass.

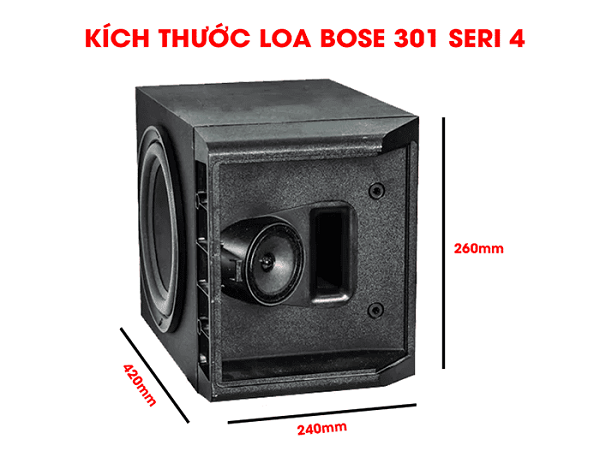

Hướng Dẫn Đọc Và Hiểu Sơ Đồ Mạch Phân Tần

Khi nhìn vào bo mạch, bạn sẽ thấy:

• Cuộn dây đồng lớn: Đây chính là cuộn cảm cho loa bass.

• Linh kiện hình trụ (thường màu xanh hoặc đen): Đây là tụ điện cho loa treble. Trên thân tụ sẽ ghi giá trị điện dung (ví dụ: 4.0uF).

• Bóng đèn thủy tinh nhỏ: Chính là bộ phận bảo vệ loa treble.

• Linh kiện hình chữ nhật bằng sứ: Đây là điện trở (nếu có).

Việc hiểu được linh kiện nào thực hiện chức năng gì giúp bạn dễ dàng khoanh vùng khi có lỗi. Ví dụ, nếu loa bị mất tiếng treble, hai nghi phạm hàng đầu chính là tụ điện và bóng đèn bảo vệ.

Cách Kiểm Tra Mạch Phân Tần Bose 301 Series IV

Bạn sẽ cần một chiếc đồng hồ vạn năng (multimeter) để thực hiện các phép đo sau.

1. Kiểm Tra Tổng Thể:

   • Tháo mạch phân tần ra khỏi thùng loa.

   • Quan sát kỹ bằng mắt thường. Tìm kiếm các dấu hiệu bất thường như: tụ điện bị phồng, chảy nước; điện trở bị cháy đen; các mối hàn bị nứt hoặc bong ra; cuộn cảm bị bung dây.

2. Kiểm Tra Bóng Đèn Bảo Vệ:

   • Chuyển đồng hồ vạn năng sang chế độ đo thông mạch (biểu tượng còi hoặc diode).

   • Chạm hai que đo vào hai đầu của bóng đèn. Nếu đồng hồ kêu "bíp", bóng đèn vẫn tốt. Nếu im lặng, bóng đèn đã bị đứt và cần thay thế.

3. Kiểm Tra Tụ Điện:

   • Đây là bước khó hơn và cần đồng hồ có chức năng đo tụ.

   • Nếu không có, bạn có thể kiểm tra "chết" bằng cách đo thông mạch. Một tụ điện tốt sẽ không thông mạch. Nếu đồng hồ kêu "bíp" khi đo tụ, nó đã bị chập và hỏng.

   • Dấu hiệu phổ biến nhất của tụ hỏng là mất hẳn tiếng treble hoặc tiếng treble rất yếu.

4. Kiểm Tra Cuộn Cảm Và Điện Trở:

   • Dùng chế độ đo thông mạch để kiểm tra cuộn cảm (phải thông mạch).

   • Dùng chế độ đo điện trở (Ohm) để kiểm tra điện trở, so sánh giá trị đo được với giá trị ghi trên thân.

   • Các linh kiện này rất ít khi hỏng, nhưng kiểm tra vẫn là điều cần thiết.

Nâng Cấp Mạch Phân Tần: Nên Hay Không?

Đây là một chủ đề gây nhiều tranh cãi.

• Góc nhìn ủng hộ: Nhiều audiophile cho rằng việc thay thế các linh kiện gốc (đặc biệt là tụ điện) bằng các loại tụ audio cao cấp (như Mundorf, Jantzen) có thể cải thiện đáng kể độ chi tiết và sự trong trẻo của dải cao.

• Góc nhìn phản đối: Các kỹ sư của Bose đã thiết kế mạch phân tần để hoạt động hài hòa nhất với các củ loa và thiết kế thùng loa đặc trưng. Việc thay đổi giá trị linh kiện có thể phá vỡ sự cân bằng âm thanh mà nhà sản xuất đã dày công nghiên cứu.

• Lời khuyên từ chuyên gia: Nếu bạn muốn nâng cấp, hãy thay thế bằng các linh kiện có cùng chỉ số nhưng chất lượng tốt hơn. Tuyệt đối không thay đổi giá trị điện dung (uF) của tụ hay giá trị điện cảm (mH) của cuộn cảm nếu bạn không có đủ kiến thức và thiết bị đo đạc chuyên dụng.

Kết Luận

Mạch phân tần là một bộ phận quan trọng nhưng thường bị bỏ qua của loa Bose 301 Series IV. Bằng việc hiểu rõ sơ đồ, chức năng của từng linh kiện và cách kiểm tra, bạn không chỉ có thể tự sửa chữa các lỗi như mất tiếng treble mà còn có cái nhìn sâu sắc hơn về công nghệ âm thanh. Nếu loa của bạn có dấu hiệu rè, hãy tham khảo thêm bài viết Dấu Hiệu Nhận Biết Loa Bose 301 IV Bị Rè Và Cách Khắc Phục để có hướng xử lý toàn diện hơn.
